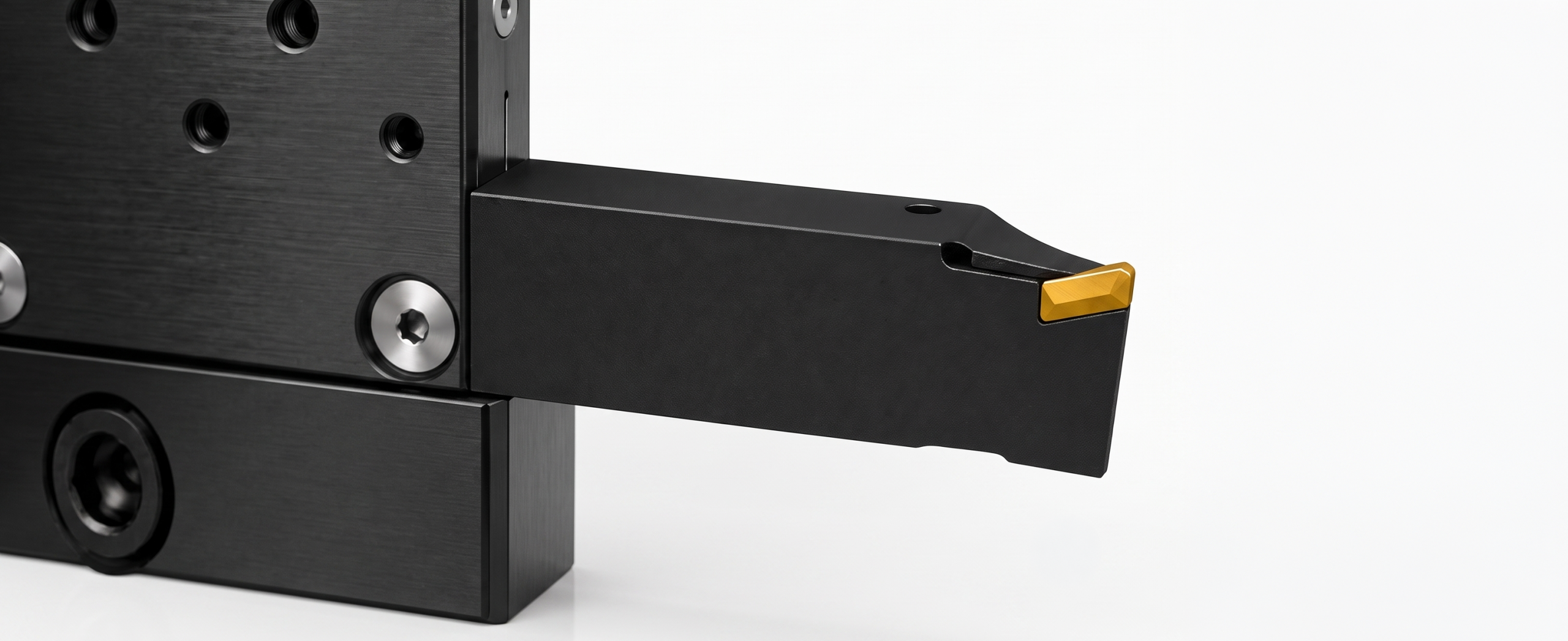

En mecanizado, una herramienta puede trabajar de forma estable con determinados parámetros y perder ese comportamiento después de un cambio aparentemente menor en su longitud de montaje. El inserto, el material y el programa permanecen iguales, pero unos milímetros adicionales de voladizo modifican la deformación del conjunto y la posición real del filo bajo carga.
El problema no aparece únicamente porque la herramienta sea “menos rígida”. Al aumentar la longitud libre, también crece el desplazamiento del filo, varía la penetración efectiva y el sistema queda más expuesto a vibraciones, desgaste irregular y dispersión dimensional.
Por este motivo, el voladizo no debe considerarse solamente una condición de acceso. Es una variable activa del proceso que influye directamente sobre la estabilidad mecánica del mecanizado.
El voladizo es la distancia libre comprendida entre el punto donde la herramienta queda efectivamente sujeta y la zona donde actúan las fuerzas de corte. Cuanto mayor es esa distancia, mayor es el brazo sobre el cual trabajan las componentes tangenciales, radiales y axiales generadas durante el mecanizado.
En taller, el aumento de longitud libre suele responder a necesidades concretas:
🔹 Alcanzar una cavidad profunda
🔹 Mecanizar detrás de un hombro
🔹 Ingresar en un diámetro interior
🔹 Evitar interferencias con la pieza
🔹 Trabajar cerca del plato o del dispositivo de sujeción
El problema aparece cuando se deja una salida superior a la realmente necesaria. La herramienta puede continuar accediendo a la operación, pero su comportamiento mecánico deja de ser el mismo.
Este fenómeno se observa en barras de mandrinar, herramientas de ranurado y tronzado, fresas integrales, brocas largas y portaherramientas de fresado. En todos los casos, la geometría cambia, pero el mecanismo principal es común: una mayor longitud libre aumenta la deformación bajo carga.
Voladizo, flexión y posición efectiva del filo

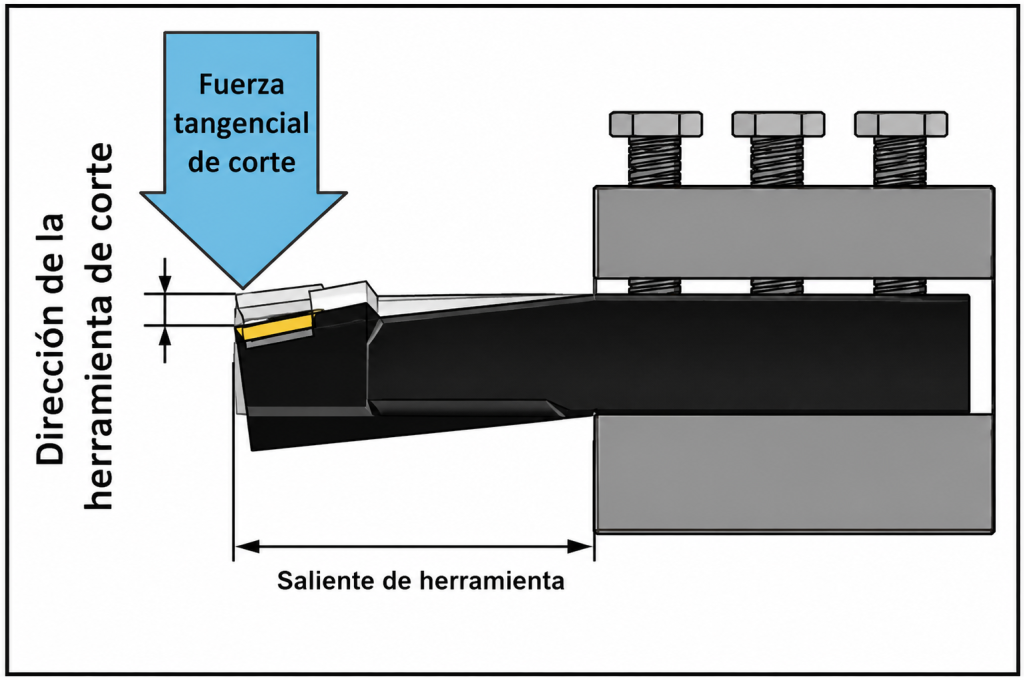

Una herramienta montada en voladizo se comporta, de forma simplificada, como una viga fijada en un extremo y cargada cerca del otro. Cuando actúa una fuerza sobre el filo, el cuerpo se flexiona y la zona de corte se desplaza respecto de su posición programada.
Esa deformación no aumenta de manera lineal con la longitud. En un modelo simple de viga en voladizo, la deflexión crece aproximadamente con el cubo de la longitud libre. Esto significa que un incremento moderado de salida puede generar un aumento mucho mayor del desplazamiento bajo la misma carga.
Como referencia teórica, si la longitud libre se reduce un 20 %, la deflexión puede disminuir aproximadamente a la mitad, siempre que se mantengan constantes la sección, el material y la fuerza aplicada. En el proceso real intervienen otras variables, pero la relación permite entender por qué dos montajes visualmente similares pueden comportarse de forma completamente distinta.
Cuando la herramienta se flexiona, el filo se aleja parcialmente de la posición nominal. La profundidad efectiva disminuye y cambia la sección real de viruta. Si la carga cae, el cuerpo recupera parte de su posición y vuelve a ingresar en el material con una penetración diferente.
El proceso comienza entonces a alternar entre carga, flexión y recuperación. Esa variación puede manifestarse como:
🔹 Marcas periódicas sobre la superficie
🔹 Diferencias de medida entre la entrada y el fondo
🔹 Desgaste desigual del filo
🔹 Microastillado
🔹 Ruido o vibración variable
Reducir el avance o la profundidad puede disminuir la fuerza media, pero no elimina la flexibilidad estructural. Si la longitud libre continúa siendo excesiva, el proceso puede seguir inestable incluso con parámetros más bajos.
La primera decisión debe ser utilizar la menor salida compatible con la geometría de la pieza.
La sección resistente y la rigidez del conjunto
El efecto del voladizo no puede analizarse sin considerar la sección de la herramienta. Una barra de mayor diámetro o un cuerpo de mayor espesor presenta una resistencia a la flexión muy superior a la de una herramienta más delgada.
En mecanizado interior, esto implica utilizar el mayor diámetro de barra compatible con el agujero y con el espacio necesario para evacuar la viruta. En tronzado y ranurado, una lama angosta reduce el ancho de corte, pero también posee menor rigidez lateral. En fresado, una herramienta integral de diámetro pequeño y gran longitud útil es más sensible a la deflexión que una herramienta corta del mismo diámetro.
La selección debe equilibrar:
🔹 Acceso a la zona de mecanizado
🔹 Diámetro o sección del cuerpo
🔹 Longitud útil necesaria
🔹 Longitud total expuesta
🔹 Espacio para evacuación
🔹 Interferencias con la pieza
Cuando dos alternativas pueden realizar la misma operación, la de mayor sección y menor longitud libre suele ofrecer un margen de estabilidad superior.
Sin embargo, la rigidez final depende del conjunto completo. Husillo, interfaz, portaherramientas, herramienta, inserto, sistema de amarre y pieza forman un único sistema deformable. La estabilidad queda limitada por el componente más flexible.
Por eso, reducir el voladizo puede mejorar el proceso, pero no necesariamente resolverlo si la principal deformación está en una pieza delgada, en el dispositivo de sujeción o en otra interfaz del sistema.
Cómo cambia el efecto según la operación

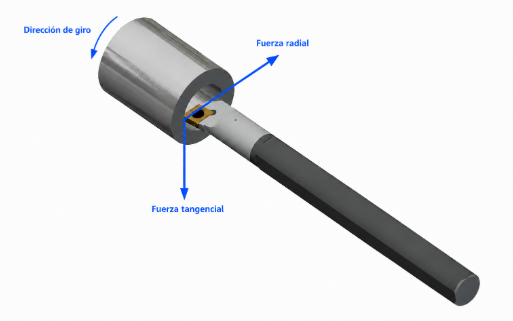

En mandrinado, la longitud libre suele estar condicionada por la profundidad del agujero. A medida que aumenta la relación entre salida y diámetro de la barra, crece la sensibilidad a la flexión, la vibración y la desviación dimensional.
Los síntomas habituales son:
🔹 Diámetros cónicos
🔹 Falta de circularidad
🔹 Marcas de vibración
🔹 Desgaste concentrado en el radio de punta
🔹 Dificultad para mantener una ranura interior constante
La corrección inicial consiste en reducir la longitud libre al mínimo y utilizar la mayor sección compatible con el diámetro mecanizado. Si la profundidad obliga a trabajar con un voladizo elevado, puede ser necesario recurrir a una barra más rígida, una geometría de menor fuerza de corte o un sistema amortiguado.

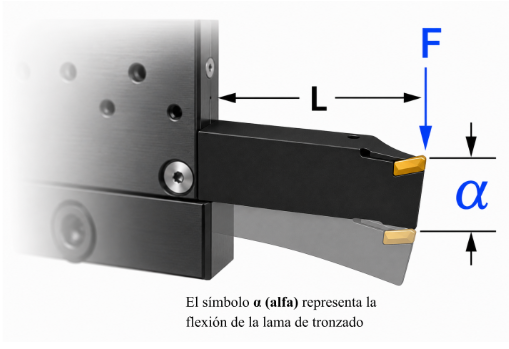

En tronzado y ranurado, la herramienta trabaja con una sección estrecha y penetra progresivamente en la pieza. Si la lama sobresale más de lo necesario, aumenta la posibilidad de desviación lateral y contacto contra uno de los flancos.
El efecto puede producir:
🔹 Pérdida de perpendicularidad
🔹 Ensanchamiento irregular de la ranura
🔹 Roce lateral
🔹 Vibración
🔹 Rotura del inserto cerca del final del corte
En esta operación, la salida debe ajustarse a la profundidad real necesaria. También es fundamental conservar la perpendicularidad respecto del eje de la pieza, porque una desviación angular introduce contacto lateral y aumenta la carga sobre la lama a medida que progresa la penetración.
En fresado, el efecto aparece cuando una herramienta larga se extiende más de lo requerido fuera del portaherramientas. La flexión modifica la carga entre filos y puede generar vibración incluso cuando la velocidad de corte y el avance por diente están dentro de los valores recomendados.
Aunque cada operación distribuye las fuerzas de manera diferente, el criterio se mantiene: cuanto mayor es la longitud libre y menor la sección resistente, menor es el margen disponible antes de que la deformación altere el corte.
Aplicación práctica en taller
Como referencia orientativa, consideremos el mandrinado de un acero AISI 4140 preendurecido, de 28–32 HRC, para llevar un agujero de Ø43,2 mm a Ø44,0 mm en una profundidad de 70 mm.
El montaje utiliza una barra de acero de Ø20 mm, inserto positivo de metal duro con radio de punta de 0,4 mm y refrigeración por emulsión. Con una salida de 60 mm, la relación de voladizo es de 3 × D.
Como punto de partida pueden considerarse:
🔹Velocidad de corte: 120–140 m/min
🔹La geometría no logra inducir curvatura efectiva
🔹Avance: 0,10–0,14 mm/rev
🔹Profundidad radial de pasada: 0,4 mm
Estos valores son orientativos y deben ajustarse según la geometría del inserto, la calidad de metal duro, la rigidez de la máquina y las recomendaciones del fabricante.
Si, para evitar una interferencia, la barra pasa de 60 a 90 mm de salida, la relación aumenta de 3 × D a 4,5 × D. En un modelo simplificado de viga en voladizo, la deflexión crece aproximadamente con el cubo de la longitud:
El nuevo montaje puede deformarse teóricamente más de tres veces bajo una carga equivalente. En la práctica, esto puede manifestarse como marcas de vibración, conicidad, dispersión dimensional y desgaste localizado en el radio de punta.
Reducir el avance puede disminuir la fuerza media, pero no recupera la rigidez perdida. La corrección debe comenzar reduciendo la salida, aumentando el diámetro de la barra cuando el agujero lo permita o utilizando una barra reforzada o amortiguada si la operación obliga a mantener un voladizo elevado.
Solo después de estabilizar el montaje corresponde reajustar los parámetros de corte.
Conclusión y enfoque SINPAR
El voladizo no es solamente una dimensión de montaje. Define la capacidad del sistema para mantener la posición del filo cuando aparecen las fuerzas de mecanizado.
Una longitud libre excesiva aumenta la flexión, modifica la penetración efectiva y favorece la aparición de vibraciones, desgaste irregular y dispersión dimensional. Por este motivo, reducir parámetros sin revisar primero la geometría del montaje puede aliviar temporalmente el síntoma sin corregir la causa estructural.
Desde SINPAR, el análisis debe comenzar por identificar la longitud realmente necesaria, la sección disponible y el componente más flexible del sistema. La recomendación no se limita a seleccionar un inserto o portaherramientas, sino a construir un conjunto donde herramienta, pieza y sujeción conserven estabilidad bajo la carga real del proceso.
El beneficio de acortar el voladizo tiene un límite. Cuando la principal deformación proviene de la pieza, del amarre, del husillo o de otra interfaz, continuar reduciendo la salida de la herramienta deja de producir mejoras relevantes. En esa condición, la corrección debe trasladarse al elemento que realmente domina la flexibilidad del sistema.
